آلة فحص الشاشة الصناعية مقاومة للتآكل

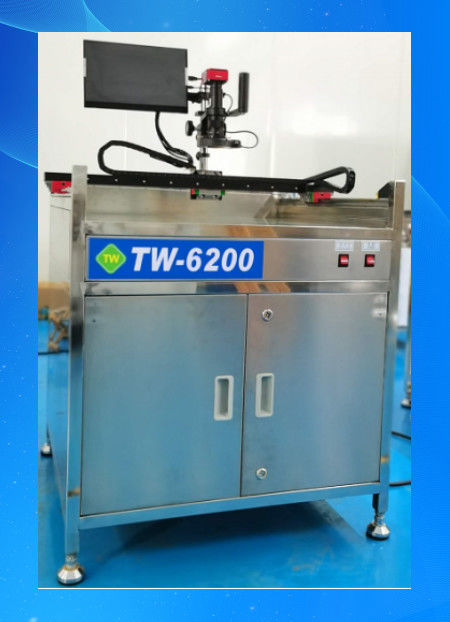

معدات فحص الشبكة اليدوية الفحص في الوقت الحقيقي، بسيطة ومريحة TW-6200

نطاق الكشف:

أقصى نطاق للكشف 750mm * 750mm

عالمية قوية:

مناسبة لاختبار الشبكة الصلبة والشبكة السلكية واللوحات PCBA

سهلة التشغيل:

الكشف اليدوي في الوقت الحقيقي، بسيطة ومريحة

تكوين الجهاز:

الكاميرا الصناعية وشاشة العرض في الوقت الحقيقي

مكون مهم للجهاز، واحد مسؤول عن تصوير والآخر مسؤول عن عرض الصورة في الوقت الحقيقي

نظام مصدر الضوء:

يضمن الجمع بين مصدر الضوء الدائري العلوي ومصدر الضوء دون ظلال السفلي عرضًا أوضح لنتائج الكشف

المكونات الهيكلية:

1. قاطرة الدقة العالية و مكونات الزحام لسهولة وتشغيل سلس

2سطح العمل الزجاجي المشدّد بالمرايا

3إطار من الفولاذ المقاوم للصدأ، مقاوم للصدأ، قوي ومتين

4المكونات الهيكلية هي سوداء المزودة بالأنوديز، والتي هي بشكل عام جميلة وخفيفة الوزن.

تعليمات التشغيل:

التحضير لبدء العمل

1تأكد إذا كان الجهد المدخل صحيحا

2تأكدي من إن كان المغلق في الصندوق الكهربائي مقيداً

3تأكد من أن الاتصال بين الكاميرا وشاشة العرض صحيح

4. تشغيل وشاشة العرض تحديد الأخطاء

شغل مفتاح الطاقة الرئيسي ومفتاح شاشة العرض

5. تركيب واستخدام الماوس

6تعديل شاشة العرض واستخدامها

عندما يتم تشغيل شاشة العرض والفأرة متصلة، انقر بزر الماوس الأيمن لعرض الصورة التي تظهر في الصورة التالية على اليمين

خطوات التشغيل

1. قم بتشغيل الطاقة واضغط على زر [طاقة] في الجزء السفلي الأيمن من سطح العمل

2ضع الشبكة الصلبة التي سيتم اختبارها أفقيا على [ طاولة الاختبار ]

3ضبط سطوع وتركيز العدسة من الضوء الدائري العلوي.

4. احتفظ بمساند الذراعين وتحكم في اتجاه محور XY لمواءمة العدسة مع كل موقف يتم اكتشافه.

5لاحظ شاشة العرض في الوقت الحقيقي للحكم اليدوي

الاحتياطات:

1عند تثبيت منصة الاختبار، فمن الضروري لضبط المستوى وتثبيت كأس القدم بقوة

2- لا تضع الحطام على قاطع الدليل ومقعد العمل، والحفاظ عليه في الجدول الزمني

3يجب تزيين قاطرة الدليل بانتظام

4يجب أن تكون الآلة أرضية وفقًا للوائح

5العدسة وشاشة العرض هي أدوات دقة، مع قوة التحكم في الحركة طفيفة

معايير المنتج:
