| مكان المنشأ: | شنتشن، الصين |
| اسم العلامة التجارية: | TongWei |
| إصدار الشهادات: | CE |
| رقم الموديل: | تك-6200 |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | negotiations |
| تفاصيل التغليف: | التعبئة الفراغية + الخشب المقارن |
| وقت التسليم: | 15-20 يوم عمل |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على العرض: | 300 وحدة / سنة |
| وحدة الكاميرا: | كاميرا من الدرجة الصناعية 200-2000 واط بكسل FOV15*22 مللي متر | حجم الشاشة: | شاشة عالية الوضوح مقاس 13 بوصة |
|---|---|---|---|
| قمة الإضاءة: | مصابيح LED الحلقة | الإضاءة الخلفية السفلية: | مصدر ضوء أبيض كبير بدون ظل |
| الإرسال: | تعمل يدويا | هدف الكشف: | شفرات، شبكات الأسلاك أو مكونات إلكترونية أخرى |
| حجم طاولة العمل: | 740 مم × 750 مم | الجهد المدخل: | 220 فولت 50/60 هرتز 100 واط |
| وزن الآلة: | 50 كجم | حجم الجهاز: | الطول 810 مم × العرض 770 مم × الارتفاع 1350 مم (الارتفاع شاملاً الشاشة والعجلات) |
| إبراز: | طاولة فحص الشبكة متعددة الوظائف,طاولة فحص شفرة PCB,معدات اختبار الشبكة الورقية الصناعية,PCB Stencil Inspection Table,Industrial PCB Stencil Testing Equipment |
||
أداة اختبار المواد الإلكترونية اليدوية متعددة الوظائف
الخصائص:

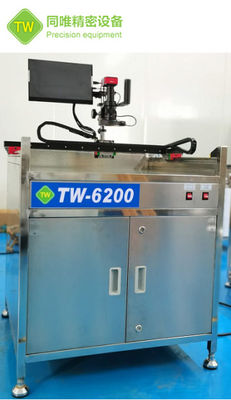

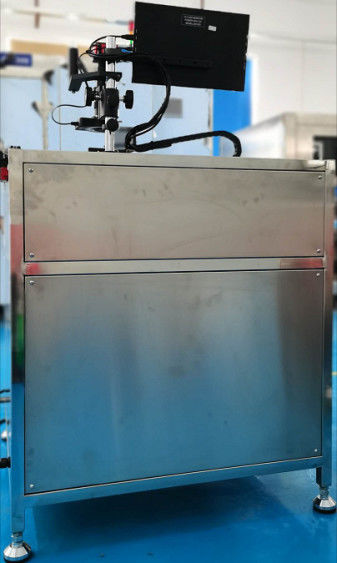

طاولة فحص الشعاع TW-6200 هي معدات فحص الشعاع الاقتصادية ، مجهزة بكاميرا صناعية عالية الوضوح ، جنبا إلى جنب مع نظام مصدر الضوء بدون ظلال الطائرة ،إرسال صورة التصوير في الوقت الحقيقي إلى الشاشة للتعرف عليها، تقليل صعوبة التفتيش، وتحسين دقة وكفاءة التفتيش.
نطاق الكشف:
أقصى نطاق للكشف 750mm * 750mm
عالمية قوية:
مناسبة لاختبار الشبكة الصلبة والشبكة السلكية واللوحات PCBA
سهلة التشغيل:
الكشف اليدوي في الوقت الحقيقي، بسيطة ومريحة
تكوين الجهاز:
الكاميرا الصناعية وشاشة العرض في الوقت الحقيقي
مكون مهم للجهاز، واحد مسؤول عن تصوير والآخر مسؤول عن عرض الصورة في الوقت الحقيقي
نظام مصدر الضوء:
يضمن الجمع بين مصدر الضوء الدائري العلوي ومصدر الضوء دون ظلال السفلي عرضًا أوضح لنتائج الكشف
المكونات الهيكلية:
1. قاطرة الدقة العالية و مكونات الزحام لسهولة و سهولة التشغيل
2سطح العمل الزجاجي المشدّد بالمرايا
3إطار من الفولاذ المقاوم للصدأ، مقاوم للصدأ، قوي ومتين
4المكونات الهيكلية هي سوداء المزودة بالأنوديز، والتي هي بشكل عام جميلة وخفيفة الوزن.
تعليمات التشغيل:
التحضير لبدء العمل
1تأكد إذا كان الجهد المدخل صحيحا
2تأكدي إن كان المغلق في الصندوق الكهربائي مؤمن
3تأكد من أن الاتصال بين الكاميرا وشاشة العرض صحيح
4. تشغيل وشاشة العرض تحديد الأخطاء
شغل مفتاح الطاقة الرئيسي ومفتاح شاشة العرض
5. تركيب واستخدام الماوس
6تعديل شاشة العرض واستخدامها
عندما يتم تشغيل شاشة العرض والفأرة متصلة، انقر بزر الماوس الأيمن لعرض الصورة التي تظهر في الصورة التالية على اليمين
خطوات التشغيل
1. قم بتشغيل الطاقة واضغط على زر [طاقة] في الجزء السفلي الأيمن من سطح العمل
2ضع الشبكة الصلبة التي سيتم اختبارها أفقيا على [ طاولة الاختبار ]
3ضبط سطوع وتركيز العدسة من الضوء الدائري العلوي.
4. احتفظ بمساند الذراعين وتحكم في اتجاه محور XY لمواءمة العدسة مع كل موقف يتم اكتشافه.
5لاحظ شاشة العرض في الوقت الحقيقي للحكم اليدوي
الاحتياطات:
1عند تثبيت منصة الاختبار، فمن الضروري لضبط المستوى وتثبيت كأس القدم بقوة
2- لا تضع الحطام على قاطع الدليل ومقعد العمل، والحفاظ عليه في الجدول الزمني
3يجب تزيين قاطرة الدليل بانتظام
4يجب أن تكون الآلة أرضية وفقًا للوائح
5العدسة وشاشة العرض هي أدوات دقة، مع قوة التحكم في الحركة طفيفة
معايير المنتج:
| المشروع | المواصفات |
| وحدة الكاميرا | كاميرا الصناعية ذات 200-2000W بكسل FOV15 * 22mm |
| الشاشة | شاشة عرض 13 "HD |
| الإضاءة العلوية | ضوء LED دائري |
| الضوء الخلفي السفلي | مصدر ضوء أبيض بلا ظلال |
| القيادة | حركة اليد |
| كائن الكشف | قطعة صلبة، قطعة سلكية أو مكونات إلكترونية أخرى |
| أبعاد طاولة العمل | 740mm*750mm |
| الجهد | 220 فولت 50/60 هرتز 100 واط |
| وزن الجهاز | حوالي 50 كجم |
| أبعاد الجهاز | L810 ملم x W770 ملم x H1350 ملم (الارتفاع يشمل العرض والعجلات) |
